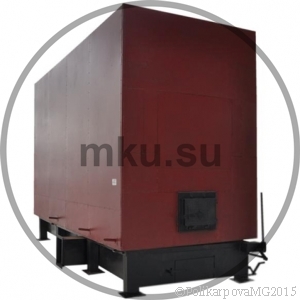

Водогрейный котел 3,5 МВт

Водогрейный котел 3,5 МВт за счет движения потоков воды, не образует застойные зоны, перегрева поверхности нагрева, обеспечивает качественный теплосъем, отсутствие накипи а так же потребность в водоподготовке. Высококачественная газоплотная термоизоляция водогрейного котла 3,5 МВт обеспечивает максимальное сокращение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным. Топочная камера имеет большие объемы, что обеспечивает полное выгорание топлива, а так же уменьшает механический и химический недожог. Водогрейный котел 3,5 МВт имеет развитую конвективную поверхность нагрева, температуру уходящих газов не более 200 °С и за счет этого в наименьшей степени потери с отходящими газами. Водогрейный котел 3,5 МВт был спроектирован для снижения непосредственных расходов при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

Технические характеристики водогрейного котла 3,5 МВт

Наименование Водогрейный котел 3,5 МВт
Мощность водогрейного котла, МВт (Гкал/ч) 3,5 (3,01)
Отапливаемая площадь при высоте потолка 3 м, м² 35000
Топливо Кузнецкий Д Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230 2720
КПД котла, не менее, % 83 78
Расход топлива, кг/ч 495 1013
Расход условного топлива, кг/ч 613
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 104
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 3-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.) Не более 400
Площадь зеркала горения, м² 2,8
Габаритные размеры котельного блока, не более
Длина, мм 4300
Ширина, мм 2000
Высота, мм 2900

Водогрейный котел 3,5 МВт имеет обозначение в соответствии с ГОСТ 30735-2003,5 - Котел КВр-3,5 К, Котел КВр-3,5 КБ.

Основными особенностями водогрейного котла 3,5 МВт является высокий КПД до 80%, минимальный расход топлива, малогабаритный размер, моментальный выход на номинальную мощность -2-4 часа, резерв по мощности 15%, выше номинальной, минимальные требования к качеству питательной воды, удобные люки для очистки поверхностей нагрева, заводская гарантия 2 отопительных сезона

Устройство водогрейного котла 3,5 МВт

Водогрейный котел 3,5 МВт используется в промышленности для получения горячей воды с температурой на выходе равной 115 °С и рабочим давлением до 0,6 (6,0) МПа (кгс/см).  Котел используется в системах централизованного теплоснабжения для нужд отопления и горячего водоснабжения.

Водогрейный котел 3,5 МВт выполняется двухблочным - блок котла и ручная колосниковая топка. Блок котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котел 3,5 МВт имеет башенную компоновку. Топочная камера котла состоит из труб диаметром 57x3,5 мм. Конвективная поверхность нагрева состоит из пакетов выполненных из труб диаметром 57x3,5 мм змеевиковой формы, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке, между ребрами змеевиков вварены пластины. Газы в конвективной части проходят один ход и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейного котла выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрен люк.

Под решеткой котельный блок имеет воздушный короб с лючком для очистки короба от золы и шлака. Короб служит для распределения воздушного потока, поданного вентилятором. В нижней части конвективной поверхности находится зольный бункер с лючком для очистки его от золы. Топливо забрасывают равномерным слоем на колосники через загрузочное окно, закрывающееся топочной дверцей. Зола проваливается через отверстия в колосниках в воздушный короб-зольник.

Водогрейный котел может быть оборудован второй топочной дверцей для сжигания резервного топлива дров.

Комплектуется водогрейный котел 3,5 МВт - стальным водогрейным котлом КВр 3,5, ручной колосниковой топкой, запорными вентилями, предохранительными клапанами, термометрами, манометрами, трехходовыми кранами, вентилятором поддува ВЦ 14-46 № 4 с дв. 7,5/1500, а так же паспортом и инструкцией по эксплуатации.

Водогрейный котел 3,5 МВт может поставляться двумя вариантами:

  1. блок котла в обшивке и изоляции;
  2. блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительной комплектацией котла 3,5 МВт является дымосос ДН 9 с дв. 15/1500 при сжигании каменного угля и ДН 10 с дв. 15/1500 при сжигании бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросного листа. Для обеспечения циркуляции воды через котел либо группу котлов применяется циркуляционный насос. При необходимости очистки дымовых газов за котлом КВр 3,5 устанавливается золоуловитель ЭП-2,15, либо циклоны ЦН на группу котлов.

Монтаж водогрейного котла 3,5 МВт

Котел поставляется двумя блоками максимальной заводской готовности. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. На топку устанавливается котельный блок. Далее котел подсоединяется к воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе,  устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. Монтируется газоход.

Котельный завод "РЭП" производит и реализует водогрейные твердотопливные котлы различных моделей. Купить водогрейный котел 3,5 МВт можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
