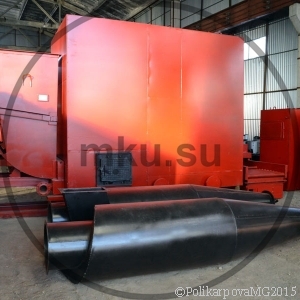

Твердотопливный котел 2.2 МВт с ТШПМ

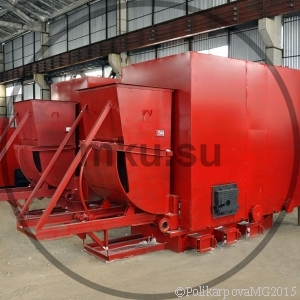

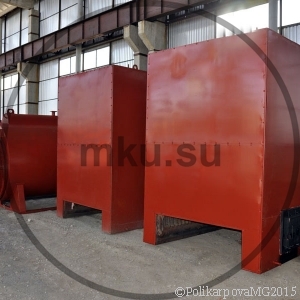

Котельный блок 2.2 МВт под ТШПМ 2,5

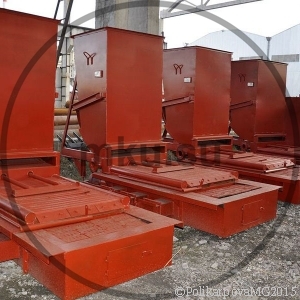

Механические топки с шурующей планкой ТШПМ 2,5

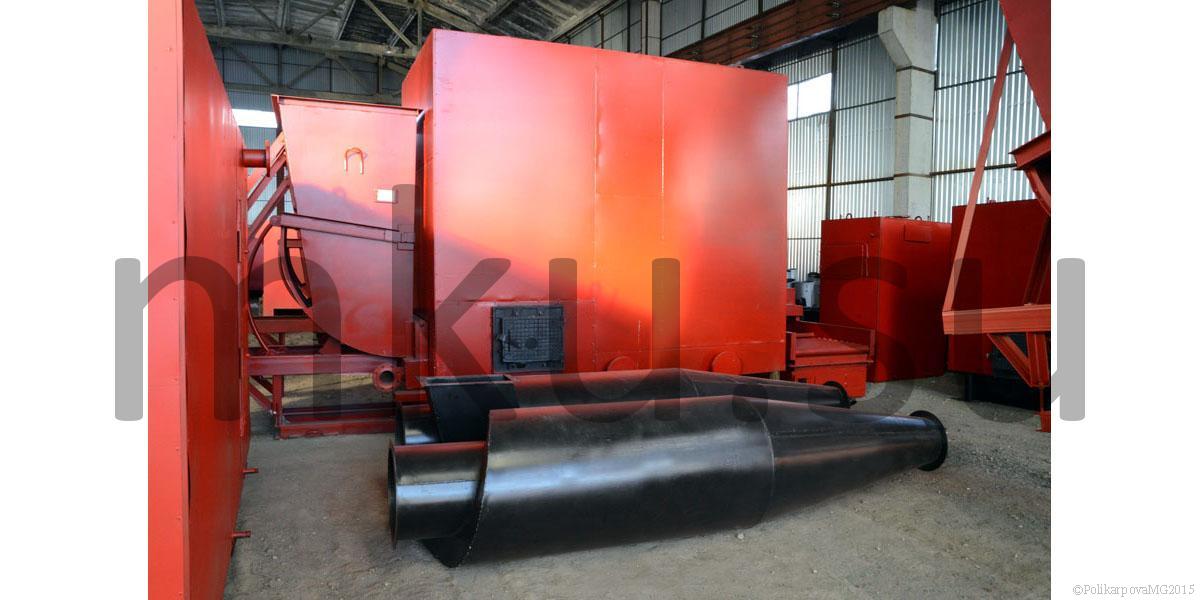

Золоуловители котлов

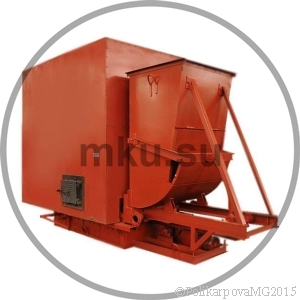

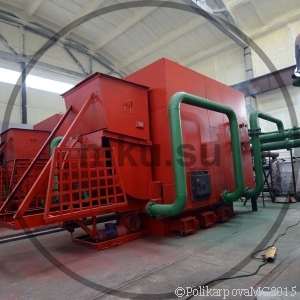

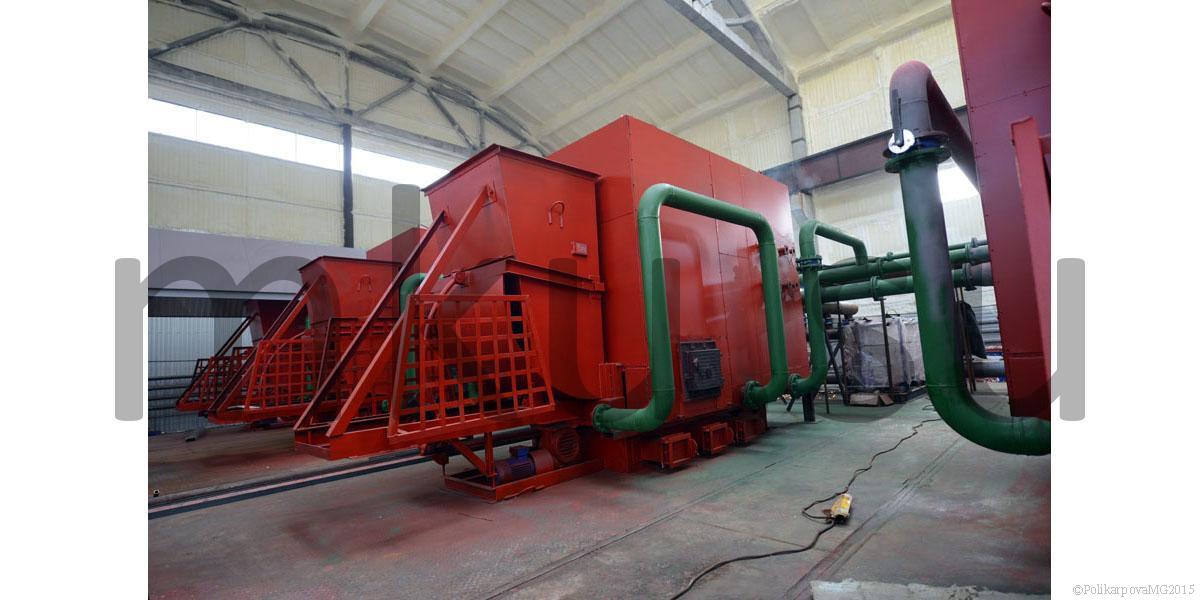

Котел 2.2 МВт с топкой ТШПМ 2,5
Котел КВм-2.2 для модульной котельной установки

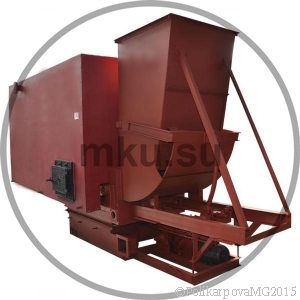

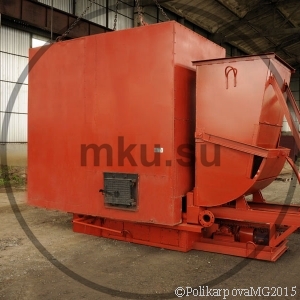

Котел КВм с топкой ТШПМ
Отопительный угольный котел

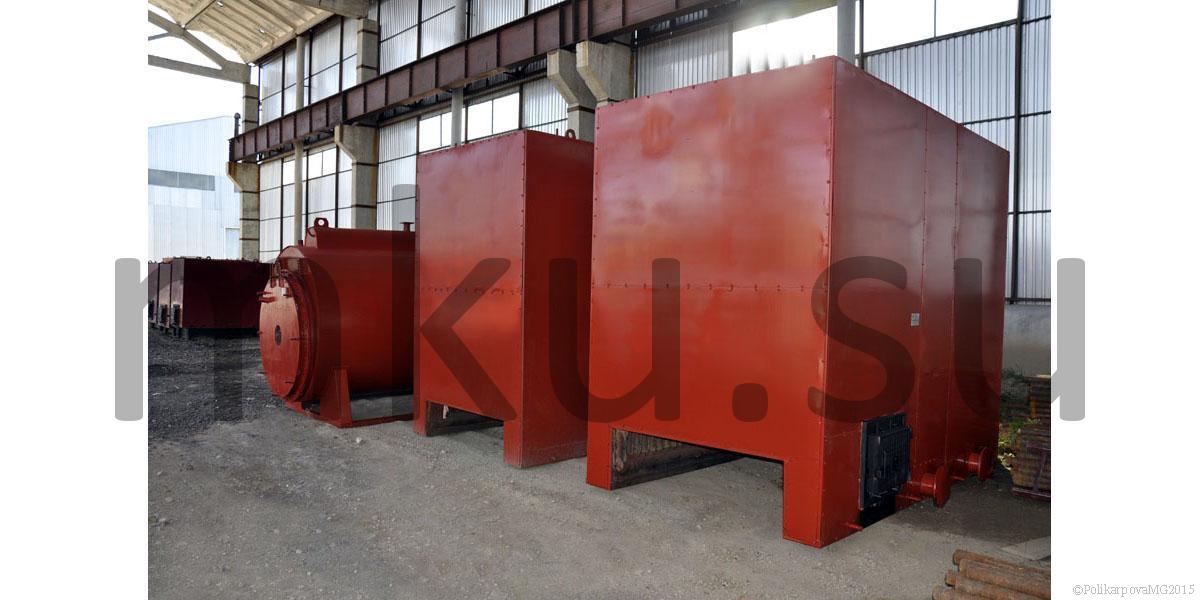

Производство промышленных водогрейных котлов
Котел водогрейный  на твердом топливе

Водогрейные котлы с ТШПМ

Водогрейные котлы с ТШПМ работают с механическими топками ТШПМ. Водогрейные котлы с ТШПМ работают с принудительной циркуляцией и принудительной тягой, которая обеспечивается вентилятором и дымососом.

Водогрейные котлы с ТШПМ поставляются в комплекте с топкой ТШПМ, КИП, запорной арматурой, предохранительными устройствами. Так же котлы могут быть укомплектованы дымососом, золоуловителем, насосами, теплообменником, автоматикой, топливоподачей и шлакоудалением, дымовой трубой и системой газоходов.

Ключевыми особенностями водогрейных котов с ТШПМ является:

  • высокий коэффициент полезного действия - вплоть до 83%;
  • механический процесс сжигания топлива;
  • минимальный потребление горючего;
  • небольшие габаритные размеры;
  • удобство и простота эксплуатации;
  • оптимальной гидравлической схеме;
  • выход на мощность за 2-4 часа:
  • минимальные качества используемой подпиточной воды;
  • невысокая цена в сравнении с зарубежными и российскими аналогами.

Конструкция котлов

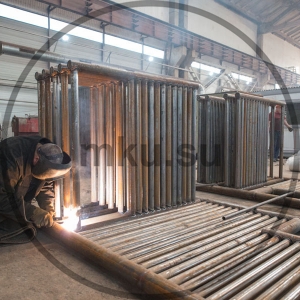

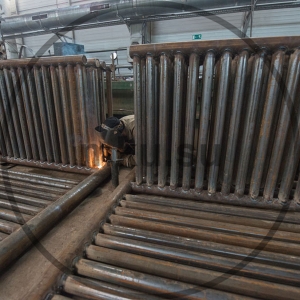

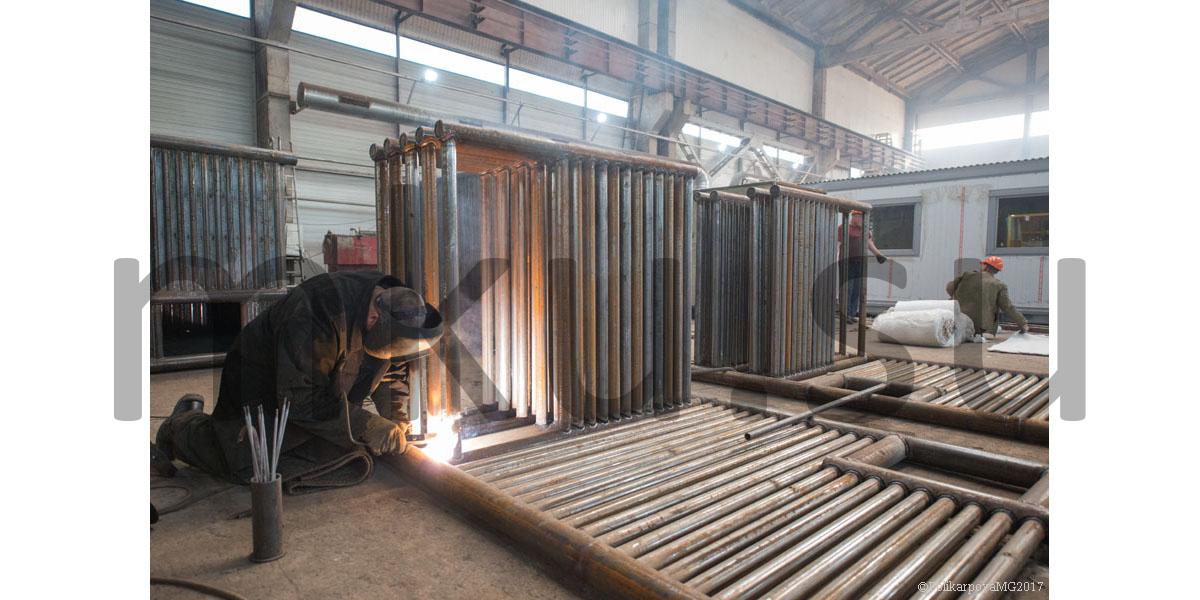

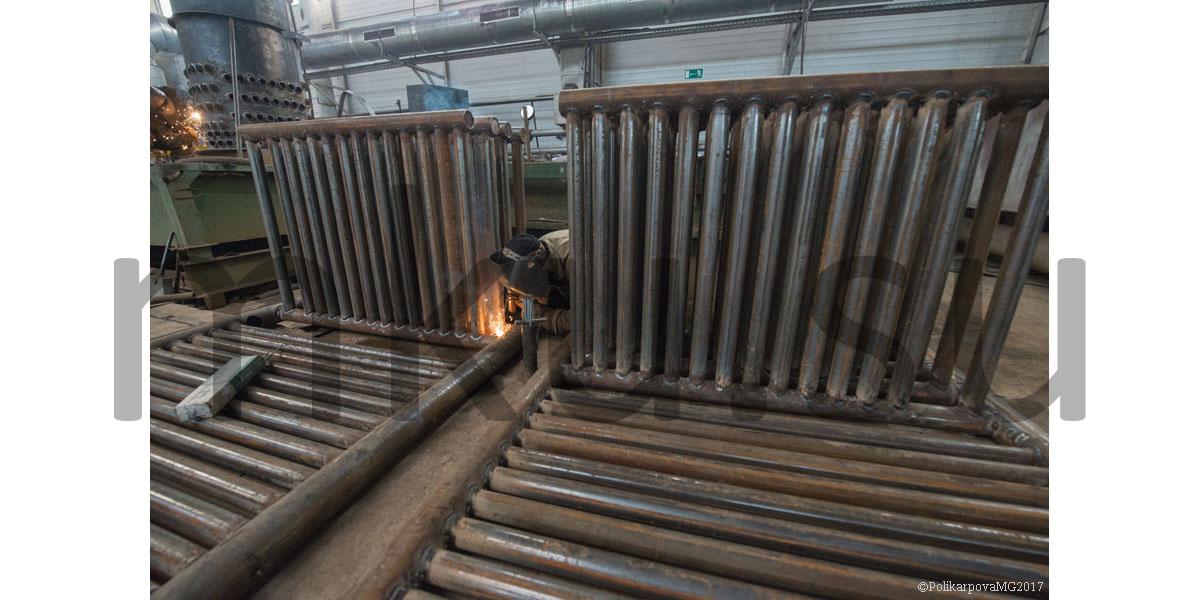

Водогрейные котлы с ТШПМ изготавливаются из стальных труб и листового проката. В передней части котлов имеется топочная часть располагаемая над механической топкой, в задней части котлов два пакета конвективного блока, выход газов организован в задней верхней части котлов. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сверху конвективной части в обшивке котлов имеется люк для очистки конвективных пакетов от золовых отложений. Котельный блок устанавливается на топку ТШПМ. Подвод и отвод воды в котлы выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котлов обеспечивают высокоскоростную гидравлическую схему котлов.

Водогрейные котлы с ТШПМ легко монтируются. Монтаж водогрейных котлов с ТШПМ заключается в следующем: топка устанавливается на ровную бетонную поверхность, изготавливаются опоры под котел, монтируется котел, конструкция закрепляется анкерными болтами. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор и дымосос.

Для обеспечения контроля за безопасной работой котлов на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котлов устанавливаются предохранительные клапаны.

Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Работа водогрейных котлов с ТШПМ

Водогрейные котлы с ТШПМ просты в работе и обслуживании. Топливо подается в котельную с помощью скипового подъемника СКИП, грейфера либо скребкового или ленточного транспортера. Из транспортера топливоподачи топливо поступает в бункер механической топки ТШПМ. Привод топки ТШПМ приводит в движение секторный питатель топлива и шурующую планку. Секторный питатель открывается и на колосниковое полотно поступает топливо. Шурующая планка в котле производит возвратно поступательные движения. Шурующая планка котла представляет собой конструкцию из двух водоохлаждаемых труб круглого сечения и собственно планки в форме треугольника с большим углом наклона передней грани и меньшим углом наклона задней грани. При движении планки в котле по колосниковой решетке топки вперед происходит значительное перемещение частиц угля в горизонтальном направлении, и их подъем и переваливание через планку. Когда шурующая планка движется назад, то уголь смещается не более чем на четверть от величины сдвига в прямом направлении. Для надежного заполнения колосниковой решетки углем, а также осуществления шуровки слоя, делается чередование ходов планки на разную длину с различными интервалами времени. По мере сгорания топлива слой продвигается в конец колосниковой решетки и сбрасывается в канал шлакозолоудаления откуда удаляется в бункер золы и шлака, либо отвал.

Для обеспечения процесса горения в топку котла КВм вентилятором наддува подается воздух. Дымовые газы удаляются через дымовую трубу с помощью дымососа. Принудительная циркуляция воды обеспечивается сетевым насосом. Подпитка сетевой воды производится подпиточным насосом. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котлов для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котлов есть дверка для их очистки.

Котельный завод "РЭП" производит и реализует водогрейные котлы с ТШПМ различных моделей. Купить водогрейные котлы с ТШПМ можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
