Топка ТШПМ-2,5
Топка ТШПМ-2,5
Цена с НДС: 379500 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Топки ТШПМ-2,5

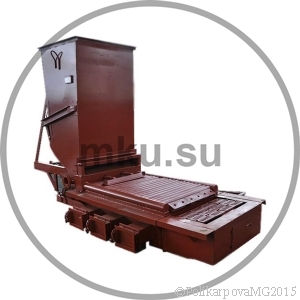

Механическая топка ТШПМ-2,5 с шурующей планкой устанавливается в модульные котельные, механические водогрейные и отопительные стационарные котельные. Топка ТШПМ-2,5 служит для автоматической подачи топлива на топочную решётку. Шурование и движение слоя горящего топлива, сброс золы и шлака, происходит  при помощи шурующей планки с электромеханическим приводом.

Механическую топку ТШПМ-2,5 устанавливают в котельных с механическими транспортерами топливоподачи и шлакоудаления. Топка ТШПМ-2,5 работает на каменном и буром угле.

Котлы работающие с топками ТШПМ-2,5 - КВм, Гефест, Богатырь, ДСЕ и прочие.

Топки ТШПМ-2,5. Технические характеристики

Наименование Топка ТШПм-2,5
Производительность топки, МВт 2,5
Вид топлива Каменный и бурый уголь
Коэффициент избытка воздуха за топкой, не более 1,4
Активная площадь колосниковой решетки, м² 2,34
Скорость движения полотна, м/ч 1,3...19,3
Давление воды для охлаждения решетки и шурующей планки, МПа (кгс/см²) 0,6 (6,0)
Установочная мощность, кВт 3
Режим работы Наладочный и автоматический
Габаритные размеры:
длина 5300
ширина (по решетке) 1180
высота 2530

Масса, т, не более

2,4
Применение топки ТШПМ-2,5 Котел КВм-2,5 ШП
Котел КВм-3,0 ШП
Котлы водогрейные УСШВ-1-14 СП, КВ-1,6-95 Шп, УСШ-2,5-14 СП, ДСЕ-2,5-14 Шп, Гефест-1,8-95, Гефест-2,5-95, производства ОАО «Бийский котельный завод»и прочих заводов изготовителей

Устройство топки

Механическая топка ТШПМ-2,5 состоит из:

  • водоохлаждаемой решетки;
  • основания топки;
  • шурующей планки;
  • каретки топки;
  • рамы привода;
  • привода каретки;
  • угольного бункера;
  • вентилятора;
  • щита управления топкой.

Топка ТШПм-2,5 работает в автоматическом режиме. При работе топки ТШПм-2,5 шурующая планка периодически через определенные промежутки времени совершает одно возвратно-поступательное движение. Предусмотрена технологическая защита котла и электродвигателей.

Принцип работы топки ТШПМ-2,5

Топка ТШПМ-2,5 представляет собой неподвижную водоохлаждаемую решетку. По решетке движется слой топлива при помощи трехгранной планки, которая совершает периодически возвратно-поступательное движение вдоль решетки. При движении планки вперед происходит значительное перемещение топлива в горизонтальном направлении,  также подъем его и переваливание через планку. При этом, если планка движется назад, то топливо смещается только на 15-25% от величины сдвига в прямом направлении. Для того чтобы надежно заполнить решетку топливом, а также произвести шуровку слоя происходит чередование ходов планки на разную длину.

Выбор движения планки зависит от характеристик топлива, длины решетки и тепловой нагрузки топки. При использовании угля с повышенной влажностью, а также содержанием мелочи от 0 до 6 мм более 50 % не рекомендуется заполнять бункер более чем до половины.

В топках предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топок ТШПм-2,5 регулируется изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива.

Автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации в случае завершении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере,

Комплект поставки топки ТШПМ-2,5

Блок топочный ТШПМ-2,5 в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, коллектор вторичного дутья, решетки ограждения, запорная арматура, приборы КИП, щит автоматики, вентилятор поодува, паспорт и инструкция по эксплуатации топки ТШПМ-2,5.

Котельный завод "Росэнергопром" производит и реализует топки различных моделей. Купить топки ТШПМ-2,5 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод изготавливает котлы по техническому заданию заказчика.
