Циклон ЦН-15-600-6УП

Циклоны ЦН-15-600-6УП применяются для сухой очистки от слабо- и среднеслипающейся пыли размером более 10 мкм. Циклоны ЦН-15-600-6УП чаще всего используют в различных отраслях  промышленности: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики, при производстве строительных материалов и т.д.

Циклоны ЦН-15-600-6УП применяют в следующих производственных процессах как обжиг, агломерация, сушка, сжигание топлива и очистка аспирационного воздуха.

Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.

Применение циклонов типа ЦН-15-600-6УП запрещено во взрывоопасных средах. Не рекомендуется применять циклоны ЦН-15-600-6УП также для улавливания больших частиц пыли, особенно при малых диаметрах циклонов.

Технические характеристики циклона ЦН-15-600-6УП

Типоразмер циклона ЦН 15 Площадь сечения цилиндрической части корпуса, м² Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-600-6УП 1,692 15300 24400 2,0 2640

Условное обозначение циклона ЦН-15-600-6УП

  • Ц - обозначение циклона
  • Н - обозначение конструкции НИИОгаза
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
  • 600 - обозначается внутренний диаметр цилиндрической части циклона ( в мм.);
  • 6 - количество циклонов в группе
  • У - камера очищенного газа - "улитка"
  • П - пирамидальная форма бункера

Основные параметры циклона ЦН-15-600-6УП

1. Температура очищаемого газа, °С не более 400

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000
  • для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

  • с "улиткой" - 175;
  • для одиночных циклонов - 147.

Конструкция циклона ЦН-15-600-6УП

Циклон ЦН являются самым простым видом пылеуловителя и работает используя действие центробежной силы.

Циклон ЦН-15-600-6УП изготавливается группового исполнения из шести циклонов диаметром 600 мм с камерой очищенного воздуха в виде "улитки".

Могут выполняться с вращением потока газов "левого" или "правого" типа.

Бункер циклона ЦН-15 делается в форме пирамиды.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

Выбор материала для изготовления циклона ЦН 15-600-6УП, зависит от температуры. Циклон ЦН 15-400-4УП производят из углеродистой стали при температуре менее -40°С. При температуре ниже 40°С циклон производят из низколегированной стали.

Конфигурация циклона ЦН 15 рассчитана на температуру до 400°С и разряжение 5 кПа.

Для того чтобы увеличить срок эксплуатации циклонов ЦН-15-600-6УП, подвергающиеся абразивному износу, в месте с наибольшим износом следует приваривать дополнительные листы с наружной стороны стенок самих циклонов.

Циклоны ЦН 15 диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.

При использовании циклонов ЦН-15-600-6УП должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.

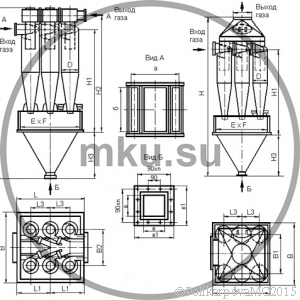

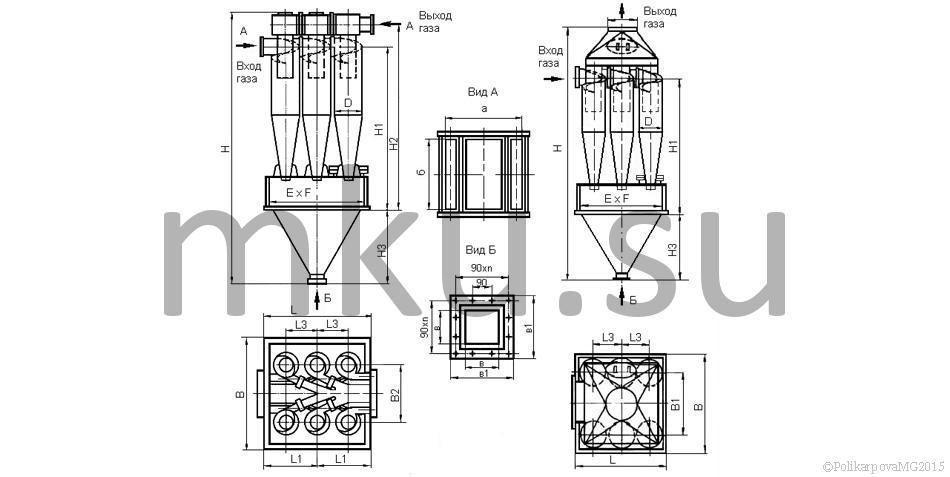

Габаритные и присоединительные размеры циклона ЦН 15-600-6УП

Наименование L B H H1 H2 H3 D D1 E
Циклон ЦН 15-600-6УП 2075 2075 5032 2870 3343 1460 600 350 1900

Наименование F a b L1 L2
B
B1
Масса, кг
Циклон ЦН 15-600-6УП 1900 1102 406 1100 680 200 310 2640

Котельный завод "РЭП" производит и реализует циклоны различных моделей. Купить циклоны ЦН 15-600-6УП можно оформив заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
