Циклоны ЦН 11

Циклоны ЦН 11 - являются воздухоочистителями. Циклоны ЦН 11 применяют практически во всех отраслях промышленности для очистки газов или жидкостей от взвешенных частиц. Принцип очистки - гравитационный и инерционный с использованием центробежной силы.

Циклоны ЦН 11 производят сухую очистку воздуха и газов от взвешенных частиц сухой пыли. Пыль  выделяется при сушке, обжиге, агломерации, а также в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы при сжигании топлива. Циклоны ЦН 11 используют также для аспирации воздуха в различных отраслях промышленности: черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике.

Циклоны ЦН 11 являются пылеуловителями. Циклоны имеют довольно простую конструкцию. Их изготовление не требует расходных материалов, поэтому эксплуатация обходится низкой стоимостью. Следовательно циклоны ЦН 11 обладают низкой ценой. Циклоны наибольшим спросом пользуются на безотходных производствах, так как пыль, собранная пылеуловителем можно пустить в переработку.

Модельный ряд производимых циклонов ЦН 11

Типоразмер циклона ЦН 11 Производительность,м³/ч Рабочий объем бункера, м³ Масса, кг
V=2,5 м/с V=4 м/с
Циклон ЦН-11-200-1УП 280 450 0,16 150
Циклон ЦН-11-300-1УП 630 1000 0,17 170
Циклон ЦН-11-400-1УП 1100 1800 0,17 260
Циклон ЦН-11-500-1УП 1800 2800 0,21 370
Циклон ЦН-11-600-1УП 2500 4100 0,33 500
Циклон ЦН-11-700-1УП 3500 5500 0,47 650
Циклон ЦН-11-800-1УП 4500 7200 0,56 800
Циклон ЦН-11-900-1УП 5700 9200 0,64 980
Циклон ЦН-11-1000-1УП 7100 11300 0,72 1170
Циклон ЦН-11-1200-1УП 10200 16200 1,07 1600
Циклон ЦН-11-1400-1УП 16900 22200 1,42 2130
Циклон ЦН-11-300-2УП 1270 2000 0,2 270
Циклон ЦН-11-300-2СП 1270 2000 0,2 290
Циклон ЦН-11-400-2УП 2300 3600 0,31 440
Циклон ЦН-11-400-2СП 2300 3600 0,31 450
Циклон ЦН-11-500-2УП 3500 5600 0,5 660
Циклон ЦН-11-500-2СП 3500 5600 0,5 650
Циклон ЦН-11-600-2УП 5100 8100 0,6 870
Циклон ЦН-11-600-2СП 5100 8100 0,6 840
Циклон ЦН-11-700-2УП 6900 11100 0,83 1120
Циклон ЦН-11-700-2СП 6900 11100 0,83 1070
Циклон ЦН-11-800-2УП 9000 14400 1,15 1440
Циклон ЦН-11-800-2СП 9000 14400 1,15 1380
Циклон ЦН-11-900-2УП 11400 18300 1,45 1780
Циклон ЦН-11-900-2СП 11400 18300 1,45 1700
Циклон ЦН-11-1000-2УП 14400 22800 1,94 2100
Циклон ЦН-11-400-4УП 4500 7200 0,54 820
Циклон ЦН-11-400-4СП 4500 7200 0,54 810
Циклон ЦН-11-500-4УП 7000 11300 0,77 1190
Циклон ЦН-11-500-4СП 7000 11300 0,77 1120
Циклон ЦН-11-600-4УП 10200 16300 1,11 1650
Циклон ЦН-11-600-4СП 10200 16300 1,11 1550
Циклон ЦН-11-700-4УП 13800 22000 1,5 2160
Циклон ЦН-11-700-4СП 13800 22000 1,5 2030
Циклон ЦН-11-800-4УП 18100 28900 2,27 2800
Циклон ЦН-11-800-4СП 18100 8900 2,27 2630
Циклон ЦН-11-900-4УП 22800 36600 2,28 3510
Циклон ЦН-11-900-4СП 22800 36600 2,28 3330
Циклон ЦН-11-500-6УП 10600 16900 1,3 1920
Циклон ЦН-11-500-6СП 10600 16900 1,3 1820
Циклон ЦН-11-600-6УП 15300 24400 2 2640
Циклон ЦН-11-600-6СП 15300 24400 2 2520
Циклон ЦН-11-700-6УП 20800 33100 2,67 3670
Циклон ЦН-11-700-6СП 20800 33100 2,67 3320
Циклон ЦН-11-800-6УП 27100 43300 3,82 4510
Циклон ЦН-11-800-6СП 27100 43300 3,82 4270
Циклон ЦН-11-900-6УП 34300 54900 5,55 5660
Циклон ЦН-11-900-6СП 34300 54900 5,55 5430
Циклон ЦН-11-1000-6УП 42600 67800 5,68 6400
Циклон ЦН-11-1000-6СП 42600 67800 5,68 6180
Циклон ЦН-11-500-8УП 14100 22600 2,33 2660
Циклон ЦН-11-500-8СП 14100 22600 2,33 2550
Циклон ЦН-11-600-8УП 20000 32800 2,64 4100
Циклон ЦН-11-600-8СП 20000 32800 2,64 3815
Циклон ЦН-11-700-8УП 28400 44000 3,56 6720
Циклон ЦН-11-700-8СП 28400 44000 3,56 6100
Циклон ЦН-11-800-8УП 36000 57600 5,9 7950
Циклон ЦН-11-800-8СП 36000 57600 5,9 7520

Условное обозначение циклонов ЦН 11

  • Ц - обозначение циклона;
  • Н - обозначение конструкции НИИОгаза;
  • 11 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);

цифры после тире: вначале обозначается внутренний диаметр цилиндрической части циклона ( в мм.); следующая цифра (после знака умножения) - количество циклонов в группе;

  • У - камера очищенного газа - "улитка";
  • С - камера очищенного газа - сборника;
  • П - пирамидальная форма бункера.

Циклоны ЦН 11, в зависимости от требований предъявляемых к очистке газа, могут иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступеней очистки, в сочетании с другими газоочистными агрегатами.

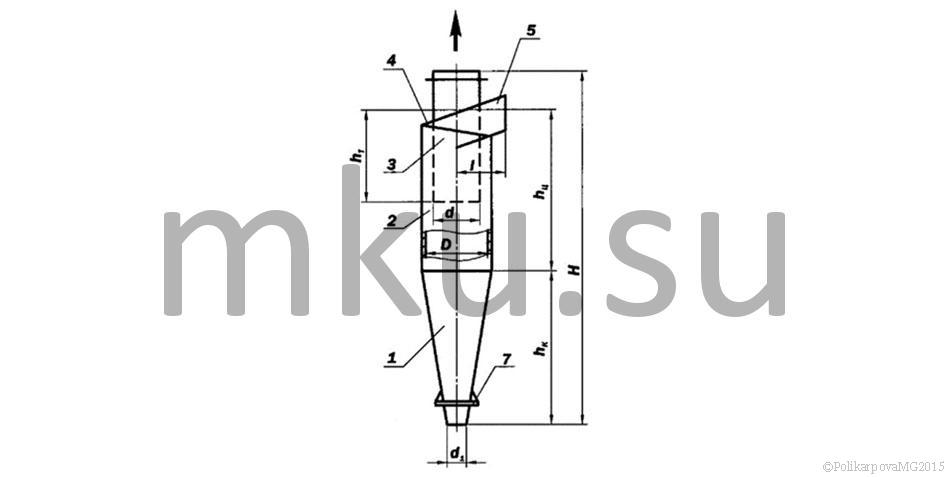

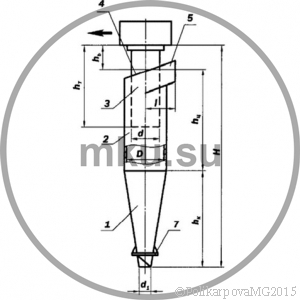

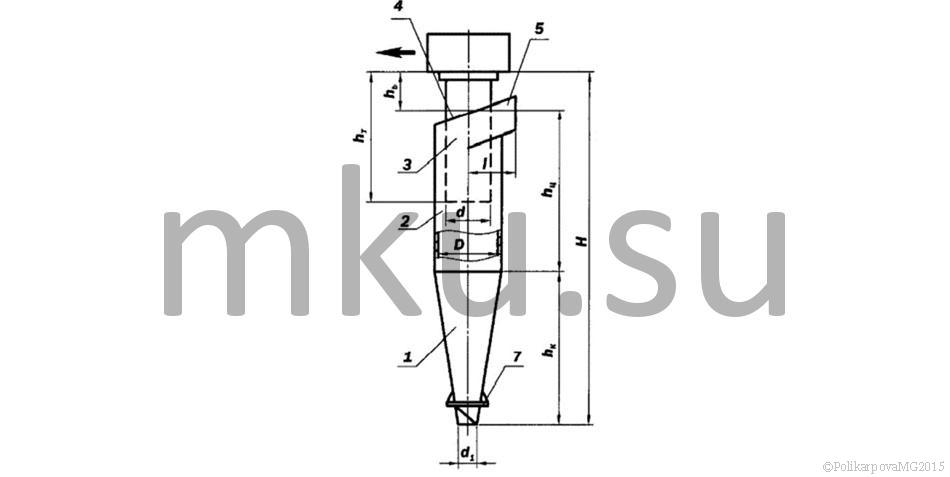

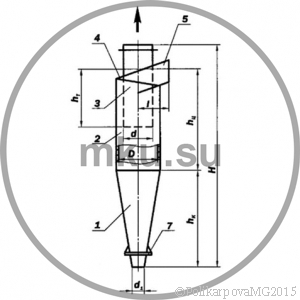

Конструкция циклонов ЦН 11

Допустимая температура рассчитанная на конструкцию циклонов ЦН 11 до 4000С, а давление 5(500) кПа (кгс/м2). Циклоны ЦН 11 производят левого и правого исполнения. Установка циклонов происходит на всасывающей линии вентилятора, и на нагнетании. Одиночный циклон комплектуется с улиткой на выходе очищенного воздуха или зонтом. В случае очистки воздуха от абразивной пыли, которая влияет на износ крыльчаток вентилятора, циклоны требуется устанавливать перед вентилятором.

В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны ЦН 11 изготавливаются одиночного или группового исполнения. В групповые циклоны могут входить камера очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой.

В группе циклонов патрубки с выходом очищенного воздуха могут объединяться сборным коллектором с выходом воздуха вертикально и системой улиток каждого циклона, объединенных общим фланцем.

Принцип действия циклонов ЦН 11

Через входной патрубок  поток запылённого газа вводится в циклон тангенциально в верхней части. В аппарате образуется вращающийся поток газа. Газ направляется вниз, к конической части аппарата. Под воздействием центробежной силы, частицы пыли выносятся из потока и оседают на стенках аппарата. Далее частицы пыли вновь захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Газовый поток очищенный от пыли, двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.

Котельный завод "РЭП" производит и реализует циклоны различных моделей. Купить циклоны ЦН 11 можно оформив заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
